Guide sur le Code canadien de l’électricité, 1ère partie – Article 3
William (Bill) Burr
Le Code canadien de l’électricité (CCÉ) est un document exhaustif. Il peut parfois sembler ardu de trouver rapidement l’information dont vous avez besoin. Cette série d’articles se veut un guide destiné à aider les utilisateurs à se retrouver dans ce document crucial. Cet article sur la Section 4, n’a pas pour but de remplacer les notes de l’annexe B ni les explications concernant les exigences individuelles présentées dans le manuel du CCÉ, mais devrait vous aider à naviguer dans le code.
Section 4 – Conducteurs

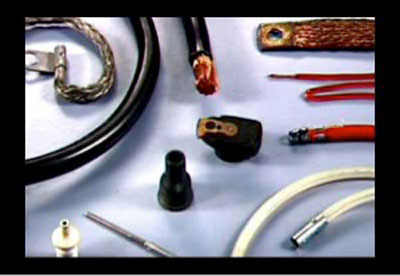

D’après la définition de la Section O, un conducteur est un fil, un câble ou une autre sorte d’objet métallique installé dans le but de porter le courant électrique d’une pièce d’équipement électrique à une autre ou à la terre.
La Section 4 porte sur la sélection du type, du courant admissible et des conditions d’installation des conducteurs isolés. Il s’agit d’une section générale qui s’applique donc à tous les conducteurs qui alimentent les éclairages, les appareils électroménagers et les circuits d’alimentation. La sélection d’autres conducteurs, comme ceux destinés au contrôle, à la mise à la masse, aux urgences, aux alarmes incendie, aux installations aéroportuaires, aux énergies renouvelables, aux communications, à la protection cathodique et autres, sera régie par des sections propres à ces situations. Des sections individuelles peuvent également s’appliquer comme des sections générales ou peuvent être dotées de règles faisant référence à la Section 4 ou la modifiant.
Par exemple, les sections
• 6 — Services et équipements techniques
• 8 — Charge des circuits et facteurs de demande
• 10 — Mise à la masse et métallisation
• 12 — Méthodes de câblage
• 14 — Protection et contrôle
• 16 — Circuits de classe I et de classe II
• 26 — Installation d’équipement électrique
C’est pourquoi il est important de comparer les règles de la section 4 à celles qui régissent les conducteurs dans la section traitant de votre installation particulière. Par exemple, la Règle 4-002 requiert que la grosseur minimale pour tous les conducteurs en cuivre, sauf les cordons souples, les fils d’équipement ou les fils de schéma de commande et les câbles (qui sont spécifiquement couverts par d’autres sections) soit de numéro 14 AWG et de numéro 12 AWG pour l’aluminium. Par contre, dans la section 6, la règle 6-302, Installation des services auxiliaires au consommateur, exige une grosseur de 10 AWG pour le cuivre et de 8 AWG pour l’aluminium. Même s’il existe des sections et des règles remédiatrices plus loin dans le code, il reste important de se référer d’abord à la section 4 avant de sélectionner et d’installer tout conducteur.
Facteurs de sélection d’un conducteur
Plusieurs facteurs sont à prendre en compte lors de la sélection d’un conducteur. La complexité des conditions vous contraint à avoir un processus pour déterminer le type et la grosseur convenant à votre application. Vous devez tout d’abord choisir la grosseur du conducteur nécessaire en fonction
• du courant qu’il devra transporter
• des conditions d’installation
• du type de conducteur ou de câble à utiliser
La règle 4-004 , Courant admissible des fils et des câbles, contient sept éléments dans chaque paragraphe (1) et (2) couvrant des options de scénario pour le cuivre et l’aluminium qui exigent d’être étudiés et choisis. De plus, 21 autres facteurs présents dans les sous-règles suivantes sont à prendre en considération.
Bien que cela puisse sembler déconcertant de prime abord, il s’agit simplement d’examiner la liste d’options et de conditions et de choisir celles qui s’appliquent à votre situation. La règle
4-004 vous dirigera ensuite vers la table et le facteur de correction appropriés. Dans certains cas, vous serez enjoint d’utiliser la méthode de calcul IEEE 385 des tables d’informations tabulées de l’annexe D. Les Tables de courant admissible pour les câbles électriques standards contiennent toutes les équations pertinentes et les exemples d’ajustement électrique et thermique et de calcul pour les circuits analogiques provenant de l’annexe.
Une fois le bon courant admissible choisi ou calculé, le prochain facteur à prendre en considération selon la règle 4-006, est celui des limites de température sur le courant admissible du conducteur choisi. Lorsque la température terminale maximale du conducteur est indiquée sur l’équipement, vous aurez déjà choisi la grosseur minimale du conducteur d’après la bonne colonne de températures des tables 1, 2, 3 ou 4. Si la température terminale maximale du conducteur n’est pas marquée sur l’équipement, la température à utiliser est : 600 C pour un équipement coté à 100 A ou moins ou marqué pour être utilisé avec des conducteurs no 1 AWG ou plus petits, ou 750 C pour l’équipement coté à plus de 100 A ou marqué pour être utilisé avec des conducteurs plus grands que no 1 AWG.
Ces conditions ne s’appliquent qu’aux premiers 1,2 mètres de longueur de conducteur mesurés à partir du point de terminaison de l’équipement. Une autre condition à noter lors de l’utilisation d’un câble monoconducteur à gaine ou armure métallique : les tensions induites peuvent dépasser la température nominale. Le cas échéant, la règle 4-010, Tensions induites et courants dans les câbles monoconducteurs à gaine ou armure métallique, prescrit de réduire le conducteur au moyen d’autres procédures afin d’atténuer la situation.
La prochaine considération importante, exposée dans les règles 4-008, 4-012, 4-014, 4-016,
4-018, 4-020, 4-040 et 4-042, est la sélection du type de conducteur isolé, cordon souple, fil d’équipement ou câble électrique portable. Dans certains cas ces règles précisent les grosseurs minimales et les courants admissibles pour les différents types.
Pour terminer, nous revenons aux règles 4-022, 4-024, 4-026, 4-028, 4-030, 4-032, 4-034 et
4-036, qui régissent l’utilisation d’un neutre commun, l’installation, l’identification et l’utilisation de conducteurs neutres et identifiés. La règle 4-038, Couleur des gaines de conducteurs, expose la couleur des conducteurs de mise à la terre et de phase isolés et indique où les circuits codés par couleur sont nécessaires.
Vous constaterez que la Section 4 ne s’applique pas aux conducteurs de mise à la terre ou de phase non isolés. L’utilisation, la grosseur et le courant admissible de ces conducteurs sont couverts dans la Section 10, que nous aborderons dans des articles ultérieurs.
