Courbes de gradation, partie 2
Steve Mesh
Tous les gradateurs sont créés égaux, non ? Faux ! Tous les pilotes sont créés égaux, non ? Faux.
Il ne suffit pas de dire que vous voulez que les luminaires soient « modulables ». Il y a toujours eu des variations dans le fonctionnement des différents gradateurs, des ballasts fluorescents et plus récemment des pilotes de LED. Maintenant, c’est encore plus compliqué, car vous pouvez utiliser des appareils qui vous permettent également de changer de coloration, mais c’est un sujet que nous laisserons pour un prochain article.
La spécificité est l’âme du récit – mais c’est aussi l’âme de la spécification des luminaires et des commandes d’éclairage ! Il vous appartient en tant que prescripteur ou installateur (ou toute autre personne impliquée dans le processus d’approvisionnement, d’installation ou de mise en service) d’être précis sur vos attentes quant au fonctionnement des équipements d’éclairage et de contrôle.
Parlons des courbes de gradation et de gradation, et d’une variété d’attributs que vous devriez prendre en compte, puis spécifiez ce que vous voulez réellement. Celles-ci incluent la relation entre la position du curseur (comme dans le cas d’un variateur à glissière), le rendement lumineux mesuré, le rendement lumineux perçu et même la consommation électrique résultante. Qui savait qu’un simple variateur mural pouvait être si compliqué ?
Signal de commande
Il convient de noter que le type de signal de commande ne devrait pas vraiment avoir d’importance, c.-à-d. que les protocoles analogiques (tels que 0-10V) et les protocoles numériques (tels que DALI ou DMX) ne sont simplement que des « messagers » qui parlent une langue spécifique. Ce sont les cerveaux du gradateur et du pilote qui décident en fait de la manière dont une entrée spécifique (c’est-à-dire la position du curseur) correspond à une sortie spécifique (c’est-à-dire la sortie lumineuse résultante du pilote). Par conséquent, différents types de courbes de gradation peuvent être incorporés dans les gradateurs, les logiciels des systèmes de commande d’éclairage et les périphériques de sortie tels que les pilotes de DEL, quel que soit le protocole réel utilisé pour communiquer entre eux.
Cela dit, le protocole 0-10V est un « langage » notoirement imprécis, car il existe peu de règles convenues sur ce que signifie être à une tension spécifique entre 0-10. En revanche, les protocoles numériques sont très précis – car ils sont conçus pour communiquer des demandes très spécifiques (comme « tamiser la lumière à 73% »). Dans certains cas, ces protocoles numériques sont des normes ouvertes – tels que DALI (Digital Addressable Lighting Interface). Dans ce cas, tant que vous utilisez un gradateur DALI et un pilote DALI, vous pouvez être assuré que l’envoi d’un message depuis le gradateur pour faire quelque chose en particulier (c’est-à-dire « tamiser la lumière à 73% ») vous donnera ce résultat exact. Bien sûr, vous devez décider si cela signifie un rendement lumineux « mesuré » ou un rendement lumineux « perçu »! Il existe en fait des pilotes numériques DEL sur le marché qui vous permettent de basculer entre différentes courbes de gradation lorsque vous installez et mettez en service l’équipement.
Il est intéressant de noter qu’aux États-Unis, le marché offre principalement des produits 0-10V, en particulier compte tenu de l’imprécision de ce protocole. Il existe cependant de nouvelles normes (comme celles de NEMA) qui fournissent un certain degré de précision sur le fonctionnement des commandes selon différentes tensions. Cet article pourrait constituer une conversation et une comparaison beaucoup plus longues des protocoles analogiques (tels que 0-10V) avec des protocoles numériques (tels que DALI ou DMX). Nous allons laisser cela pour le moment et y reviendrons en détail dans un prochain article. Il convient également de remarquer que divers fournisseurs utilisent également des protocoles numériques propriétaires. Indépendamment du fait que le système de contrôle que vous envisagiez utilise un protocole standard ouvert (tel que DALI ou DMX) ou un protocole propriétaire, la même question s’applique quant aux courbes de gradation utilisées par l’équipement.
Périphérique d’entrée

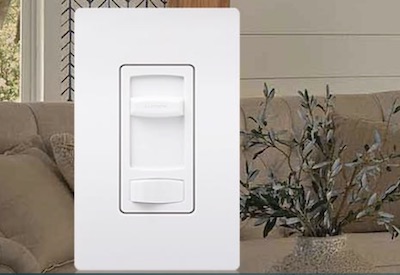

Jusqu’à présent, la majeure partie de cette discussion se base sur l’hypothèse que vous utilisiez peut-être un gradateur mural à curseur. En fait, le périphérique d’entrée réel importe peu. Vous pourriez utiliser un système de commande d’éclairage en réseau (Network Lighting Control) et programmer une variété de niveaux de gradation dans le logiciel. La question demeure: lorsque vous « demandez » un niveau grisé spécifique, qu’est-ce que cela signifie vraiment? Par exemple, supposons que vous programmiez le système de commande pour allumer les lumières, mais diminuer à 50% lors de la détection de l’occupation. Les lumières diminuent-elles à 50% de la puissance mesurée? Ou est-ce qu’elles s’assombrissent à 25% du rendement lumineux mesuré, ce qui signifie que les gens le percevront comme étant à 50% de rendement (« gradation quadratique »)? Dans un système de commande d’éclairage en réseau, le périphérique qui envoie réellement le signal de gradation au pilote est généralement le régulateur. Par exemple, dans un système utilisant des pilotes 0-10V, le régulateur envoie des signaux de gradation sur les fils violet et gris (contenant également un relais pour allumer et éteindre le pilote). Lorsque vous préprogrammez les niveaux de gradation dans le logiciel du système, vous dites essentiellement aux régulateurs ce que vous voulez qu’ils fassent dans des circonstances spécifiques (par exemple lorsque les lumières doivent s’allumer ou s’éteindre, diminuer, répondre à l’occupation ou aux capteurs photo, etc.). Mais c’est le régulateur lui-même qui envoie le signal au pilote.
Les pilotes numériques (tels que DALI) combinent les fonctions d’un pilote et d’un régulateur. Cela élimine le besoin d’installer deux composants séparés dans un seul appareil, comme c’est le cas lors de l’utilisation de pilotes 0-10V. Cela pourrait potentiellement réduire les coûts – et certainement réduire la complexité – puisque le fabricant de luminaires a moins d’équipement à installer et à câbler. Si vous utilisez des produits numériques (tels que les pilotes DALI), le système de commande d’éclairage indique toujours au pilote ce qu’il doit faire et la gradation est effectuée dans le pilote lui-même comme dans un pilote 0-10V. La différence est que la commande numérique va directement du système de commande au pilote. Dans un système 0-10V, le « régulateur » est nécessaire pour interpréter la commande du système, car le pilote lui-même ne “parle” que la langue du protocole 0-10V. Sur le plan fonctionnel, vous devez toujours indiquer aux lumières comment vous voulez qu’elles se comportent, que vous utilisiez des pilotes analogiques 0-10 V ou des pilotes numériques. Et quand vous le faites (en préprogrammant le système), la même question de base demeure – si vous demandez aux luminaires de diminuer la luminosité de disons 50%, qu’est-ce que cela signifie vraiment (50% de puissance lumineuse mesurée, 50% de puissance lumineuse perçue, etc.) ? Si pour une raison quelconque ce n’est pas clair – informez-vous !!!
Sans vouloir insister sur ce point (!!!), notons que les systèmes de commande en réseau ont également des gradateurs muraux, car ils sont requis par le code électrique dans la plupart des emplacements. Donc, la question reste exactement la même – si vous utilisez le gradateur de la boîte murale du système NLC pour demander à la lumière de diminuer à 50%, qu’est-ce que cela signifie réellement ?
Enfin, notez qu’il y a certaines lacunes dans l’uniformité de la terminologie utilisée pour décrire les courbes de gradation. En particulier, vous pouvez voir le terme « logarithmique » utilisé à la place de « quadratique », lorsque deux fabricants différents essaient de dire la même chose. Mathématiquement, ce n’est pas vraiment la même chose. Cela dit, les courbes quadratiques ressemblent aux courbes logarithmiques. Peu importe. L’important est que vous voyiez à quoi ressemblent ces relations sur un graphique, quel que soit le nom que vous choisissiez, et que vous décidiez de la fonctionnalité appropriée pour votre projet.
Désolé d’avoir battu un cheval mort sur ce sujet un peu ésotérique. Mais après cette longue discussion sur les courbes de gradation dans les périphériques d’entrée et de sortie – je pense que vous pouvez voir à quel point il est important d’atteindre ce niveau de spécificité – et de demander exactement ce que vous voulez.
