Outil de compression IDEAL OmniSeal Pro XL

16-juin-2022

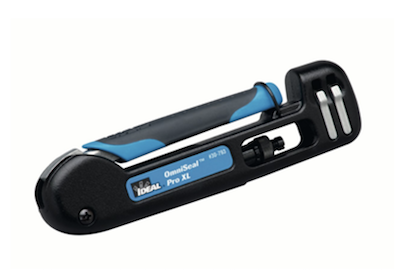

L’outil de compression OmniSeal™ Pro XL (30-793) d’IDEAL est compatible avec et termine tous les connecteurs de compression IDEAL. Les clips à double ressort brevetés et le rebord supérieur fixe permettent à cet outil de compresser plus de connecteurs que tout autre outil sur le marché. Contrairement à la plupart des outils de compression qui nécessitent des ajustements et des adaptateurs pour chaque type de connecteur, cet outil compact de 6 ¾” de longueur comprime tous les connecteurs de compression droite IDEAL sans aucun ajustement de l’outil. Les connecteurs F/BNC/RCA/RG-11 F peuvent tous être terminés les uns après les autres sans changement de réglage. Seuls les connecteurs 90 °F et BNC nécessitent un réglage à l’aide d’un outil.

Mode d’emploi de l’outil :

Réglage par défaut : avec la poignée en position fermée, le haut de la tige de compression doit être aligné avec la ligne la plus longue (centrale) des lignes de réglage. Si un connecteur IDEAL ne se comprime pas complètement, augmentez le réglage de la tige. Si la poignée ne se ferme pas complètement lors de la compression, abaissez le réglage de la tige.

Tous les connecteurs à compression IDEAL utilisent le réglage par défaut, à l’exception des connecteurs à 90° — voir les réglages ci-dessous.

Les connecteurs à compression 90 °F/BNC sont les seuls connecteurs IDEAL qui nécessitent l’ajustement de l’outil de compression 30-793. L’outil peut également être ajusté pour les connecteurs non IDEAL.

Pour ajuster : desserrez le contre-écrou en tournant la tige dans le sens antihoraire avec un tournevis à tête plate.

Avec la poignée en position fermée, abaissez la tige avec le tournevis jusqu’à ce que le haut de la tige de compression soit au même niveau que la ligne de réglage inférieure de l’outil.

L’outil est maintenant réglé pour les connecteurs à 90°. Le connecteur se comprimera contre le niveau supérieur du clip à ressort.

Pour réinitialiser l’outil à sa position par défaut, fermez la poignée et soulevez le poteau jusqu’à la marque de réglage la plus longue (au centre).

Resserrez le contre-écrou à la main, puis fixez-le en tournant la tige dans le sens des aiguilles d’une montre.
