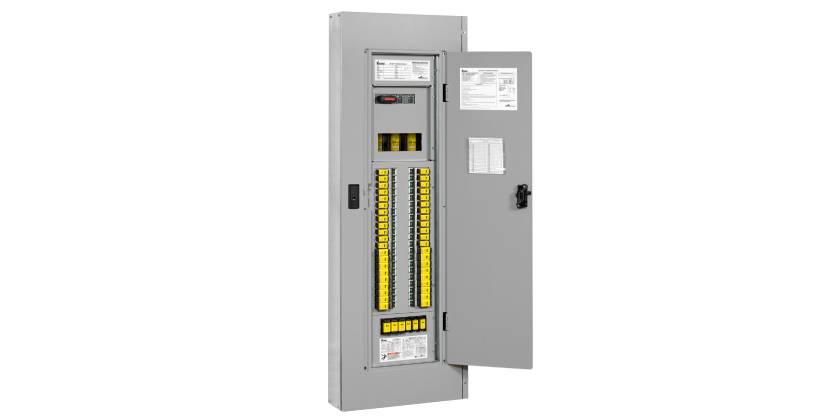

Panneau de coordination Quik-Spec (QSCP) de la série Bussmann

11-octobre-2024

Le panneau de coordination Quik-Spec (QSCP) facilite la coordination sélective. Maintenant disponible pour les circuits principaux jusqu’à 600 A et les sectionneurs de dérivation jusqu’à 200 A, ainsi qu’avec des options de surtension avancées et intégrées.

Caractéristiques principales

Facile à spécifier

• Le logiciel Bid Manager d’Eaton simplifie, accélère et évite pratiquement toutes les erreurs de spécification, de tarification et de commande. Il vous suffit de vous connecter, de sélectionner les valeurs nominales, les fonctionnalités et les options que vous souhaitez et vous obtenez instantanément un prix pour n’importe quel panneau de coordination possible. Communiquez avec votre représentant de produits de la série Bussmann pour obtenir un accès.

Économise du temps

• Le boîtier est expédié dans la semaine suivant la commande afin que l’installation puisse commencer rapidement. L’intérieur avec fusibles est expédié plus tard pour une installation sur le chantier. Des fusibles de rechange sont inclus avec l’expédition du châssis afin que les remplacements soient toujours disponibles.
• Spécifiez l’option Quik-Ship lorsque vous commandez et votre produit sera expédié dans les 10 jours ouvrables. Disponible pour toutes les configurations de boîtier NEMA 1 : assurez-vous simplement que votre représentant de produits de la série Bussmann soit au courant que vous voulez l’option Quik-Ship.

Configurations flexibles : jusqu’à 600 VCA/600 A/200 kA CCCN ou 125 VCC/600 A/100 kA CCCN. Valeur nominale de 125 VCC applicable sur les panneaux MLO seulement, jusqu’à 80 A.

• Capacités nominales principales de 30, 60, 100, 200, 225, 400 et 600 A
• Capacité nominale de 125 VCC idéale pour les circuits de commande des secteurs des services publics et des produits pétrochimiques ou pour les circuits d’ASC
• Capacités nominales des fusibles de 1 à 100 A pour correspondre de près aux charges
• Disponible pour les sectionneurs avec ou sans fusibles ou pour les configurations MLO (cosses principales seulement) avec un choix de positions de dérivation de 18, 30 et 42, jusqu’à 200 A, dans des boîtiers NEMA 1 ou 3R pour répondre facilement aux besoins d’installation des panneaux de dérivation ou de service
• Cosses de traversée ou sectionneur à fusible du côté disponible
• Même format que les panneaux de distribution à disjoncteurs traditionnels
• 20 po L x 5 po P x différentes hauteurs (selon la configuration). Voir la fiche technique pour les dimensions/configurations spécifiques

Conforme aux exigences de coordination sélective NEC®

• Ce panneau homologué cULus facilite la fourniture de systèmes conformes aux exigences de coordination sélective NEC® pour les systèmes d’urgence, légalement requis en veille, les systèmes électriques pour opérations cruciales (COPS) essentiels en soins de santé et conformes aux exigences 700.27, 701.18, 517.26 et 708.54
• La coordination sélective dans un système entièrement protégé est facile de la source à la dérivation. Il suffit de suivre les ratios publiés de coordination sélective des fusibles; pas besoin de tracer des courbes temps-courant ou d’effectuer des études coûteuses

Augmente la sécurité

• Le QSCP utilise la base du protecteur de circuit compact (CCPB) de la série Bussmann pour son sectionneur de circuit de dérivation jusqu’à 100 A et le protecteur de circuit compact (CCP) pour son sectionneur de circuit de dérivation de 200 A. Les deux sont utilisés avec les fusibles CUBEFuse de classe CF de la série Bussmann
• Le CCP et la CCPB sont tous deux homologués pour fournir un moyen d’isolation de la charge. Les réjections d’intensité nominale à 15, 20, 30, 40, 50, 60, 70, 90, 100 et 200 A coïncident avec les tailles de conducteurs standard pour aider à prévenir l’utilisation de fusibles d’un calibre trop élevé
• Indication locale de fusible ouvert sur le dispositif de circuit de dérivation et indicateur CUBEFuse en option
• La disposition de verrouillage/étiquetage facilite la conformité à l’OSHA
• La disposition de cadenassage aide à répondre aux exigences pour les circuits d’urgence
• La capacité de rupture élevée des fusibles et les valeurs nominales de l’assemblage CCCN allant jusqu’à 200 kA surpassent facilement les courants de défaut possibles, conformément aux normes NEC® 110.9 et 110.10. La limitation de courant d’une solution à fusibles réduit également les risques d’arc électrique et minimise les dommages aux équipements et aux circuits.
