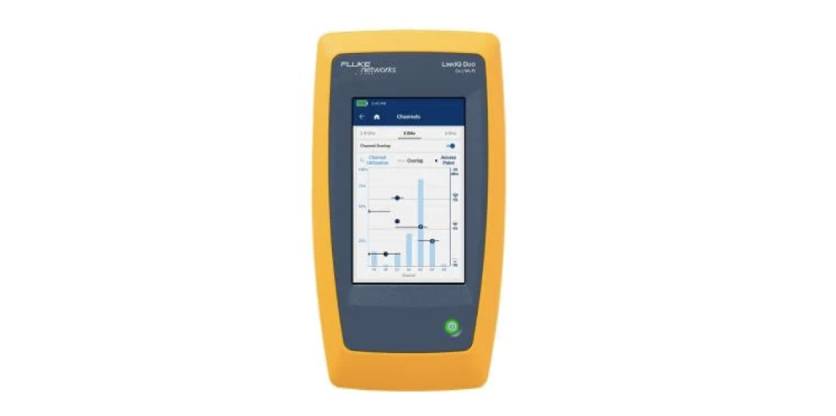

Testeur Fluke Networks LinkIQ™ Duo pour câbles, réseau et Wi-Fi
7-février-2025
Principales fonctions
- Test de performance des câbles selon 10GBASE-T et test de câblage, TDR
- Adresse IP du commutateur, nom, numéro de port/VLAN, débits de données et ping
- Détection et test de charge PoE jusqu´en classe 8
- Analyse Wi-Fi selon Wi-Fi 6E : réseaux, canaux et points d´accès
- Gérez les résultats et imprimez les rapports depuis LinkWare™ PC
Présentation du produit: Testeur Fluke Networks LinkIQ™ Duo pour câbles, réseau et Wi-Fi
Le testeur LinkIQ™ pour câbles, Wi-Fi et réseau permet de vérifier les performances des câbles jusqu´à 10 Gbit/s et de résoudre les problèmes de connectivité réseau. LinkIQ valide les performances des câbles en se basant sur leur fréquence et un test de câblage. Il effectue également des tests ping pour vérifier la connectivité, ainsi qu´un diagnostic sur le commutateur le plus proche afin d´en valider la configuration et de détecter les problèmes clés du réseau sans nécessiter d´autres appareils. Le modèle LinkIQ Duo ajoute l´analyse Wi-Fi selon Wi-Fi 6E (sous réserve d´approbation), notamment pour les réseaux, les canaux et les points d´accès, ainsi que des avertissements sur les problèmes de configuration courants. Les modèles IE permettent d´identifier les paires mal câblées et les dépairages sur les câbles à terminaison RJ45, M12X, M12D et M8D prenant en charge Ethernet/IP, PROFINET, EtherCAT et autres protocoles Ethernet industriels. Les fonctionnalités supplémentaires incluent la tonalité analogique et numérique, témoin de port clignotant, les localisateurs de bureau à distance et la possibilité de gérer les résultats via LinkWare™ PC.
Valide les performances des câbles
Le LinkIQ s´assure que les liaisons testées respectent les exigences de performances. Il peut mesurer des longueurs allant jusqu´à 305 m (1000 ft) et indique à quelle distance sont des problèmes tels que des circuits ouverts, des courts-circuits et des câbles sans terminaison. L´identifiant à distance inclus permet d´obtenir un schéma de câblage complet des paires des câbles, ce qui permet d´identifier les paires mal câblées et les câbles dépariés.
Les tests de ping avancés accélèrent le dépannage
Le LinkIQ réalise des tests de ping IP pour vérifier la connectivité et offre des diagnostics détaillés du commutateur le plus proche. Ceux-ci incluent le débit de données maximal (jusqu´à 10GBASE-T), le mode de transmission (semi-duplex ou duplex intégral), le nom et l´adresse IP du commutateur, le numéro de port, les informations du VLAN ainsi que le test de charge PoE jusqu´à la classe 8 (90 W). Le LinkIQ vous permet d´identifier rapidement les problèmes réseau majeurs et de valider la configuration de votre commutateur sans nécessiter d´autres appareils.
Tests avancés pour PoE
Pour une installation et un dépannage de l´alimentation PoE plus faciles, le LinkIQ affiche les paires alimentées, ainsi que les niveaux de puissance et les paires pour les implémentations à signature double. Le LinkIQ réalise des tests de charge jusqu´à la classe 8 (90 W) en appliquant une charge sur la connexion pour vérifier que la puissance annoncée est bien délivrée par l´infrastructure de câblage.
Test selon Wi-Fi 6E (LinkIQ Duo)
Le LinkIQ Duo facilite la compréhension de l´environnement Wi-Fi en exécutant une série complète de tests et en affichant les résultats comme vous le souhaitez : par réseaux, canaux ou points d´accès. La sélection d´un élément spécifique (tel qu´un point d´accès répertorié sous un réseau spécifique) permet de basculer vers cet affichage de manière fluide. Le testeur LinkIQ Duo signale également les erreurs de configuration courantes, notamment :
- l´utilisation d´un canal illégal pour la région détectée
- l´utilisation d´un canal non recommandé
- les points d´accès qui chevauchent avec un point d´accès adjacent, sauf si l´un d´entre eux est à faible puissance
- des paramètres de sécurité faibles
Ecran tactile couleur
Le LinkIQ dispose d´un grand écran tactile avec reconnaissance des gestes qui affiche de nombreuses informations et fournit des commandes claires et faciles à utiliser, telles que des curseurs et un clavier complet. Sa fonction TEST simplifiée affiche les résultats selon le dispositif connecté au connecteur RJ-45 unique de l´appareil. Un seul port USB-C permet de connecter l´appareil à votre PC pour mettre à jour son logiciel, générer des rapports et le recharger.
Intégration avec LinkWare PC
Le LinkIQ génère une documentation détaillée accessible via LinkWare PC. Le testeur peut stocker et rappeler jusqu´à 1 000 résultats, chacun portant un nom descriptif. Les noms et numéros de test sont incrémentés automatiquement à chaque enregistrement (« Annexe B-1 », « Annexe B-2 », « Annexe B-3 », etc.) pour vous faire gagner du temps lorsque vous testez des câbles en série.
Autres caractéristiques
- Prise en charge d´une interface multilingue : anglais, allemand, français, japonais, thaïlandais, espagnol, chinois traditionnel, chinois simplifié, coréen, russe, italien, portugais
- Signalisation de câble (compatible avec la sonde IntelliTone™ ou Pro3000™ de Fluke Networks)
- Témoin de port clignotant sur le commutateur
- Compatible avec les identifiants à distance PoE MicroScanner™
- Ecran tactile couleur
- Batterie lithium-ion rechargeable via un port USB-C standard
- Mises à niveau faciles via USB-C ou LinkWare PC
Pour en savoir plus, cliquez ICI
